Beleuchtungsstärke definieren sowie Import und Export zu Dialux

Lektion 8 Module 1

Beleuchtungsstärke einstellen, Import & Export

In den Optionen eines jeden Raumes, kann die erforderliche Beleuchtungsstärke manuell definiert werden:

Bild 17: Fenster Eigenschaften Raum

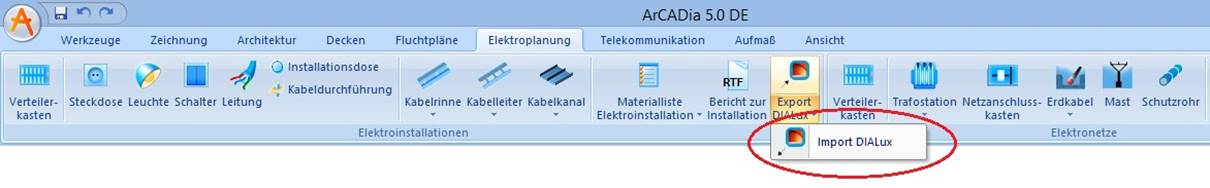

Soll die Beleuchtungsstärke durch die Software Dialux berechnet werden (unteres Feld: Berechnete Beleuchtungsstärke), so wählen Sie dazu die Schaltfläche „Export Dialux” aus der Werkzeugleiste:

Anschließend wählen Sie aus dem Strukturbaum des Projektes, die Räume für die die Beleuchtungsstärke berechnet werden soll:

Die Elektroplan Software legt jetzt eine Datei an, die alle nötigen Informationen zu den Räumen für die Berechnungen im Dialux enthält (STF-Datei). Wählen Sie den Speicherort für diese Datei aus:

Als Nächstes öffnen Sie diese Datei in dem Programm Dialux und führen Sie die gewünschten Berechnungen durch. Sind die Berechnungen in dem Programm Dialux fertig, so werden die Ergebnisse wiederum als eine STF-Datei gespeichert. Diese Datei kann jetzt in die ArCADia Elektroinstallation Software eingelesen werden. Drücken Sie dazu auf die Schaltfläche „Import Dialux“ und wählen Sie zuvor aus Dialux gespeicherte STF-Datei aus:

Die Angaben zur Beleuchtungsstärke werden in den Räumen automatisch aktualisiert und die folgende Meldung erscheint:
